Goujons de Transmission des Efforts Tranchants

Gamme de goujons de transmission des efforts tranchants

La gamme de goujons Ancon présente des avantages substantiels par rapport aux méthodes conventionnelles. Ces goujons sont plus efficaces dans la reprise d’efforts, plus simples à mettre en oeuvre et assurent un alignement précis afin de permettre les déplacements.

Ancon HLD

Ancon HLD est un goujon simple à haute performance. Le goujon peut bouger dans le sens longitudinal et permet ainsi de reprendre des mouvements de dilatation entre deux éléments. Ce goujon est proposé en sept tailles différentes. Les tableaux de charges dans la brochure 'Goujons de Transmission des Efforts Tranchants' donnent également des épaisseurs de dalle de 150 à 600 mm et des ouvertures de joints jusqu’à 60 mm. Le goujon est réalisé en acier Duplex (1.4462). Tous les autres composants étant réalisés en 1.4301.

Ancon HLDQ

Le type HLDQ utilise le même goujon que le HLD. La gaine cylindrique est quant à elle intégrée dans une gaine rectangulaire. Cette gaine permet en complément au mouvement longitudinal du goujon, un mouvement latéral dans la direction parallèle au joint. Les différentes dimensions, charges et matériaux sont les mêmes que le type HLD.

Ancon E-HLD

Le goujon de transmission des efforts tranchants Ancon E-HLD permet la liaison de nouveaux planchers en béton armé à des murs en béton existants.



Ancon DSD

Ancon DSD est un goujon double à haute performance. Le goujon peut bouger dans le sens longitudinal et permet ainsi de reprendre des mouvements de dilatation entre deux éléments. Ce goujon est proposé en sept tailles différentes. Les tableaux de charges dans la brochure 'Goujons de Transmission des Efforts Tranchants' donnent également des épaisseurs de dalle de 180 à 1000 mm et des ouvertures de joints jusqu’à 60 mm. Les goujons sont réalisés en acier Duplex (1.4462). Tous les autres composants étant réalisés en 1.4301.

Ancon DSDQ

Le type DSDQ utilise le même goujon que le DSD, les gaines cylindriques sont quant à elles intégrées dans des gaines rectangulaires. Cette gaine permet en complément au mouvement longitudinal du goujon, un mouvement latéral dans la direction parallèle au joint. Les différentes dimensions, charges et matériaux sont les mêmes que le type DSD.





Ancon DSDS/DSDSQ

Le goujon de type DSDS est conçu comme le type DSD, mais a été rallongé et muni d’une platine soudée dans la région du joint. Il permet la transmission d’efforts tranchants pour des ouvertures de joints comprises entre 6 et 10 cm. La gaine DSD standard est utilisée pour les déplacements longitudinaux, la gaine DSDQ standard pour les déplacements longitudinaux et latéraux.

Le goujon est proposé en deux tailles standard et est realisé en acier Duplex (1.4462). Les autres composants sont réalisés en 1.4301. Selon les besoins, il est possible de réaliser de plus gros goujons de type DSDS pour des ouvertures de joints plus importantes.





Ancon ESD

Le goujon ESD est un goujon simple disponible en trois tailles, chaque taille étant disponible en deux longueurs différentes. Le goujon ESD est utilisé lorsque les épaisseurs de dalles ou de planchers sont insuffisantes pour l’incorporation d’un goujon DSD, ainsi que pour la reprise d’efforts faibles.

Ancon ESDQ

Pour le type Ancon ESDQ, le même goujon que pour le Type ESD est utilisé. Pour la gaine, la partie cylindrique est introduite dans une gaine rectangulaire qui permet en plus du mouvement longitudinal un mouvement latéral parallèle à la direction du joint. Les composants sont réalisés avec les mêmes matériaux que le type ESD.

Ancon ED

Le goujon Ancon type ED est une variante économique du type ESD et est essentiellement utilisé pour de petites charges. La gamme de produit comprend également 4 diamètres différents disponibles dans différentes longueurs standard. Le goujon est fabriqué dans le matériau Duplex (1.4362/1.4462). La gaine avec sa plaque à clouer est réalisée en Duraplast de haute qualité.

Goujons à isolation contre le bruit de chocs Staisil

Ces goujons à force transversale novateurs, résistants aux fortes sollicitations et à la corrosion, sont faciles à poser et sont utilisés sur des immeubles d’habitation à plusieurs étages, afin de limiter au maximum les vibrations et le bruit de pas.

Zum Patent angemeldet

Goujon Verrouillable Ancon ESDQ-L20

Le goujon verrouillable ESDQ-L20 permet les déplacements initiaux. Après une période d’une durée pré-déterminée (généralement entre 60 et 120 jours), le dispositif est verrouillé à l’aide d’une résine époxy deux-composants, versée dans la réservation en forme de ‘L’.





Zum Patent angemeldet

Goujon Verrouillable Ancon HLDQ-L30

HLDQ-L30 est un goujon verrouillable à grande capacité, pour un effort de calcul allant jusqu'à 136 kN.









Zum Patent angemeldet

Goujon Verrouillable Ancon ESDQ-L20W

La barre de ce goujon utilise un acier inoxydable Duplex de 30mm de diamètre, mais est plus courte que celle utilisée pour le goujon ESDQ-L20. L’une de ses extremités est adaptée pour connexion à l’ancrage inoxydable fileté Ancon SKS24, préalablement inserré dans le mur porteur. L’autre extrêmité est munie d’une série de rainures dans l’une desquelles la platine de verrouillage est introduite. La gaine est identique à celle du goujon ESDQ-L20.

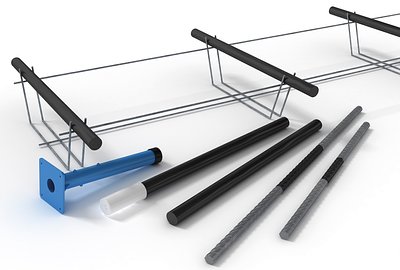

STRADA Goujons et accessoires pour la construction de routes
