Travaux de réparation et de réfection

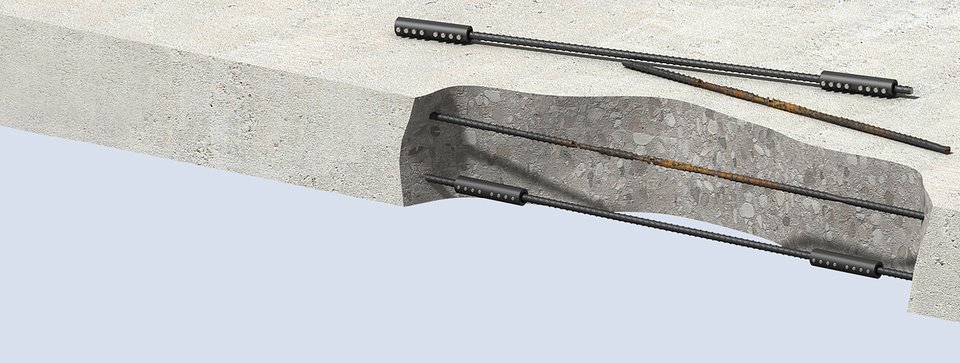

La gamme de coupleurs MBT est idéale pour les applications nécessitant le remplacement d'une armature corrodée ou endommagée, car les extrémités des barres ne nécessitent aucune préparation ni rotation.
Coupleurs MBT ET

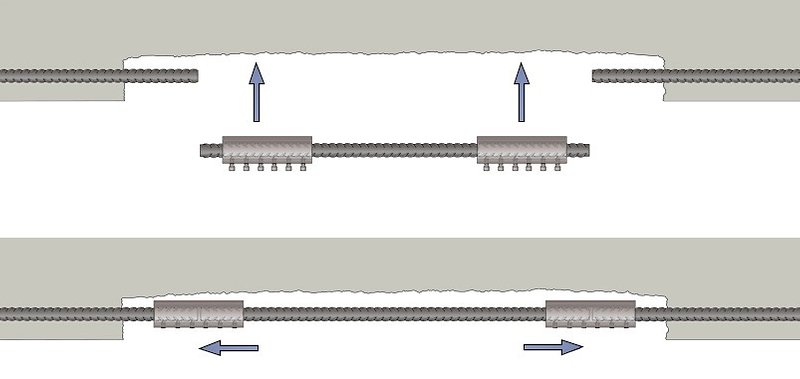

Lorsque deux coupleurs de type MBT ET sont utilisés, la barre de remplacement est coupée plus courte d'environ 5 mm par rapport à la longueur d'origine pour laisser un espace libre pour l'insertion entre les extrémités sonores des barres in situ. Les coupleurs MBT ET sont entièrement poussés sur les deux extrémités de la barre de remplacement et maintenus temporairement en position. La barre de remplacement est alors correctement positionnée et les coupleurs sont déplacés sur les barres existantes à une position précédemment indiquée, indiquant la moitié de la longueur du coupleur. Les boulons de verrouillage sont serrés pour terminer l'installation.
L’application ci-dessous convient lorsque la barre à remplacer a une longueur minimale de 2 x le coupleur MBT ET + 100 mm.

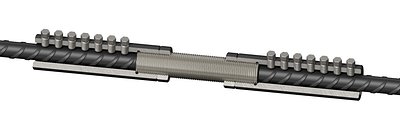

MBT Continuity C Series Gap Closer (dispositif permettant de combler un espace)

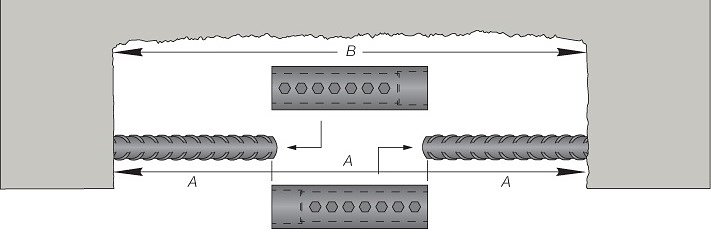

Une plus petite section de barre peut être retirée et remplacée par un coupleur MBT Continuity C Series. Le goujon fileté central peut être modifié pour s'adapter à l'espace. Le tableau ci-dessous indique la longueur minimale de la barre (dimension A) et la longueur minimale de la poche en béton (dimension B) à découper pour faciliter cette solution.
Diamètre de barre (mm) | Dimension minimale (A) | Dimension minimale (B) |
---|---|---|
12 | 100 | 300 |
16 | 115 | 345 |
20 | 147 | 441 |
Mise en œuvre
Remplacement de barre en utilisant le MBT Continuity C Series Gap Closer (dispositif permettant de combler un espace)
1) Orientez les sections filetées de manière à ce qu'elles soient tournées vers l'intérieur et passez les deux moitiés du coupleur de continuité par-dessus les extrémités des barres opposées pour laisser l'espace visible.
2) Insérez le goujon de taille appropriée dans l’intervalle et faites pivoter chaque moitié du coupleur de manière à ce que le goujon soit complètement positionné dans chaque filetage interne.
3) Serrez les écrous de blocage contre les coupleurs. Cisaillez les têtes de boulons pour terminer l’installation en commençant par le centre, puis vers l’extérieur et en serrant partiellement les boulons de verrouillage à l’aide d’une clé à cliquet ou d’un écrou, selon le cas. Ne pas utiliser de clé à choc. Répéter I’opération, cette fois en serrant les vis fusibles à fond jusqu’au cisaillement des têtes.
