Nuova documentazione "Ancon-Iso Connettori per Balconi" ora disponibile
Quando si lavora con solette di balconi in risalto, occorre prestare particolare attenzione al design strutturale dei ponti termici. Scegliendo i materiali adatti è possibile ridurre in modo notevole la dissipazione di calore attraverso il rinforzo.
La varietà di tipi di elementi standard disponibili copre un’ampia gamma di dettagli di connessioni.
- L'acciaio inossidabile Duplex continuo fornisce un'elevata resistenza alla corrosione
- Il trasferimento termico è di quattro volte inferiore rispetto a quello dell'acciaio rinforzato B500B. Trasmissione ridotta del rumore da impatto
- Il design simmetrico facilita l'installazione rapida e precisa. Elevata rigidità grazie al design con piastra a taglio
- Riduce al minimo la perdita di calore e il consumo di energia
Le seguenti aggiunte e modifiche sono state apportate alla nuova documentazione.
Ancon-Iso Connettori per Balconi (PDF, 5.26 MB)
Protezione antincendio
Le connessioni ANCON-Iso sono state testate in prove standard antincendio (DIN EN1365-2) per la sicurezza del carico, il trasferimento di calore e la chiusura dello spazio. REI 120 si applica alla gamma standard con lana di roccia dura (lana minerale).
I dati sono disponibili nel registro VKF all'indirizzo www.bsronline.ch VKF Nr. 30215, 30216 and 30217.
Ampliamento della gamma di prodotti

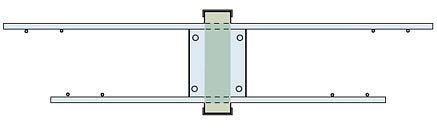

La serie K è stata ampliata con i tipi KPA e KPC.
Questa estensione tiene conto delle possibilità di collegamento puntuale dei componenti.
La lunghezza dell'elemento può essere scelta liberamente tra 200 mm - 500 mm (pagine 15 -16).
![La serie K](/rails/active_storage/representations/redirect/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcDRjIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--da01db284c9ff570fbe5dc0ad5522e96ee85c873/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdDRG9MWm05eWJXRjBTU0lJYW5CbkJqb0dSVlE2RkhKbGMybDZaVjkwYjE5c2FXMXBkRnNIYVFLQUFqQTZDbk5oZG1WeWV3WTZESEYxWVd4cGRIbHBXZz09IiwiZXhwIjpudWxsLCJwdXIiOiJ2YXJpYXRpb24ifX0=--b983974743ea16619c68421fce607e1bcc582be0/Typenreihe-K.jpg?locale=it, /rails/active_storage/representations/redirect/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcDRjIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--da01db284c9ff570fbe5dc0ad5522e96ee85c873/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdDRG9MWm05eWJXRjBTU0lJYW5CbkJqb0dSVlE2RkhKbGMybDZaVjkwYjE5c2FXMXBkRnNIYVFMQUF6QTZDbk5oZG1WeWV3WTZESEYxWVd4cGRIbHBXZz09IiwiZXhwIjpudWxsLCJwdXIiOiJ2YXJpYXRpb24ifX0=--c1747061a472bfc4eb0d49b80e505a13dd4da1f1/Typenreihe-K.jpg?locale=it 2x)
La serie M (trasmissione dei momenti negativi e positivi) è stata completata dal tipo MG con stadio di carico
![La serie M](/rails/active_storage/representations/redirect/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcDhjIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--ff0ccaf90e551105bb8d6855f1779c4c9082638b/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdDRG9MWm05eWJXRjBTU0lJYW5CbkJqb0dSVlE2RkhKbGMybDZaVjkwYjE5c2FXMXBkRnNIYVFLQUFqQTZDbk5oZG1WeWV3WTZESEYxWVd4cGRIbHBXZz09IiwiZXhwIjpudWxsLCJwdXIiOiJ2YXJpYXRpb24ifX0=--b983974743ea16619c68421fce607e1bcc582be0/Typenreihe-M.jpg?locale=it, /rails/active_storage/representations/redirect/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcDhjIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--ff0ccaf90e551105bb8d6855f1779c4c9082638b/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdDRG9MWm05eWJXRjBTU0lJYW5CbkJqb0dSVlE2RkhKbGMybDZaVjkwYjE5c2FXMXBkRnNIYVFMQUF6QTZDbk5oZG1WeWV3WTZESEYxWVd4cGRIbHBXZz09IiwiZXhwIjpudWxsLCJwdXIiOiJ2YXJpYXRpb24ifX0=--c1747061a472bfc4eb0d49b80e505a13dd4da1f1/Typenreihe-M.jpg?locale=it 2x)
Altri due elementi, di tipo QE e QF, sono stati aggiunti alla serie Q di elementi di forza trasversale. Questi collegamenti completano i gradini portanti verso l'alto (pagina 28).

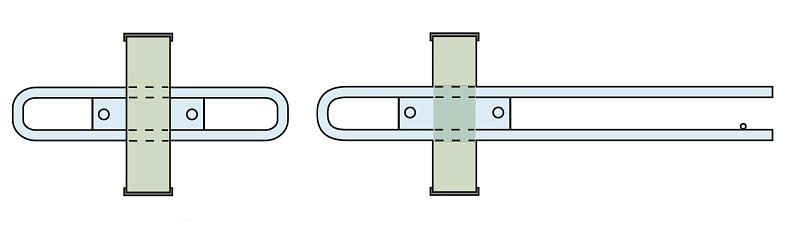

Con l'introduzione della serie UL / OL è ora possibile collegare componenti (parapetti) di piccole dimensioni e con uno spessore di isolamento di 80 mm (pagina 36). Questi elementi sostituiscono i collegamenti dei parapetti della serie BH / BV.
![Serie UL/OL](/rails/active_storage/representations/redirect/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcUFjIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--ae8bdad518cbd492bacb8d4277bb99103fe7ca93/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdDRG9MWm05eWJXRjBTU0lJYW5CbkJqb0dSVlE2RkhKbGMybDZaVjkwYjE5c2FXMXBkRnNIYVFJZ0F6QTZDbk5oZG1WeWV3WTZESEYxWVd4cGRIbHBXZz09IiwiZXhwIjpudWxsLCJwdXIiOiJ2YXJpYXRpb24ifX0=--445d386bc7ab1526d4d5ed5ee234f9482c66684f/UL___OL_Drawings.jpg?locale=it, /rails/active_storage/representations/redirect/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcUFjIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--ae8bdad518cbd492bacb8d4277bb99103fe7ca93/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdDRG9MWm05eWJXRjBTU0lJYW5CbkJqb0dSVlE2RkhKbGMybDZaVjkwYjE5c2FXMXBkRnNIYVFLd0JEQTZDbk5oZG1WeWV3WTZESEYxWVd4cGRIbHBXZz09IiwiZXhwIjpudWxsLCJwdXIiOiJ2YXJpYXRpb24ifX0=--c8e8202432a5cd6f57887072b9ccdef60395b161/UL___OL_Drawings.jpg?locale=it 2x)

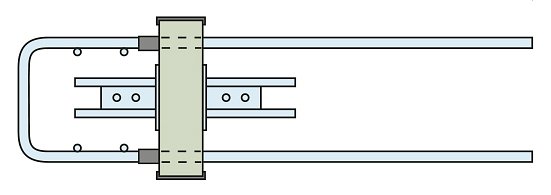

E' anche possibile utilizzare collegamenti a sbalzo senza penetrazione della cassaforma. Questa possibilità è offerta dalla serie tipo UX. Qui l'armatura di collegamento (tirante e asta di compressione) può essere avvitata in un secondo momento nella staffa di ancoraggio. La forza trasversale viene trasmessa per mezzo di un perno a taglio integrato nell'elemento (pagine 40 - 41).
![Serie tipo UX](/rails/active_storage/representations/redirect/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcUVjIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--2dddfa6d10444149500784332b792e0df41dbda5/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdDRG9MWm05eWJXRjBTU0lJYW5CbkJqb0dSVlE2RkhKbGMybDZaVjkwYjE5c2FXMXBkRnNIYVFLQUFqQTZDbk5oZG1WeWV3WTZESEYxWVd4cGRIbHBXZz09IiwiZXhwIjpudWxsLCJwdXIiOiJ2YXJpYXRpb24ifX0=--b983974743ea16619c68421fce607e1bcc582be0/UXB___no_markings_.jpg?locale=it, /rails/active_storage/representations/redirect/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcUVjIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--2dddfa6d10444149500784332b792e0df41dbda5/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdDRG9MWm05eWJXRjBTU0lJYW5CbkJqb0dSVlE2RkhKbGMybDZaVjkwYjE5c2FXMXBkRnNIYVFMQUF6QTZDbk5oZG1WeWV3WTZESEYxWVd4cGRIbHBXZz09IiwiZXhwIjpudWxsLCJwdXIiOiJ2YXJpYXRpb24ifX0=--c1747061a472bfc4eb0d49b80e505a13dd4da1f1/UXB___no_markings_.jpg?locale=it 2x)
